45 度
产品

45 度

45 度 的详细技术规格、参考属性与配套合规文档。

查看规格 下载 45 度 目录 3 个变体

相关变体

查看附近选项

相关变体

附近选项

3 个选项

规格

产品表

比较该分类下可用的料号、尺寸与相关支持资料。

点击 Cat.No 展开产品详情。

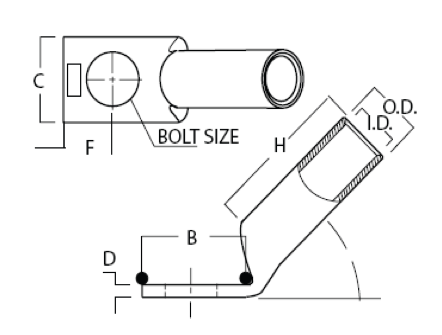

Item Cat.No WIRE SIZE BOLT SIZE Dimension (in)
B C D F ID OD R
1 J08AN0814F 8AWG 1/4 0.50 0.45 0.07 0.23 0.18 0.27 0.50
2 J08AN0838F 8AWG 3/8 0.62 0.56 0.06 0.28 0.18 0.27 0.50
3 J08AN0856F 8AWG 5/16 0.62 0.56 0.06 0.28 0.18 0.27 0.50
4 J06AN0610F 6AWG #10 0.52 0.49 0.07 0.24 0.22 0.30 0.58
5 J06AN0614F 6AWG 1/4 0.52 0.49 0.07 0.24 0.22 0.30 0.58
6 J06AN0638F 6AWG 3/8 0.64 0.60 0.06 0.30 0.22 0.30 0.58
7 J06AN0656F 6AWG 5/16 0.64 0.60 0.06 0.30 0.22 0.30 0.58
8 J04AN0410F 4AWG #10 0.57 0.55 0.08 0.27 0.27 0.37 0.55
9 J04AN0414F 4AWG 1/4 0.57 0.55 0.08 0.27 0.27 0.37 0.55
10 J04AN0438F 4AWG 3/8 0.65 0.62 0.08 0.31 0.27 0.37 0.55
11 J04AN0456F 4AWG 5/16 0.65 0.62 0.08 0.31 0.27 0.37 0.55
12 J02AN0110F 1AWG #10 0.71 0.70 0.11 0.33 0.36 0.47 0.61
13 J02AN0112F 1AWG 1/2 0.85 0.77 0.11 0.37 0.36 0.47 0.61
14 J02AN0114F 1AWG 1/4 0.71 0.70 0.11 0.33 0.36 0.47 0.61
15 J02AN0138F 1AWG 3/8 0.85 0.70 0.11 0.33 0.36 0.47 0.61
16 J02AN0156F 1AWG 5/16 0.71 0.70 0.11 0.33 0.36 0.47 0.61
17 J02AN0176F 1AWG 7/16 0.89 0.77 0.11 0.37 0.36 0.47 0.61
18 J01AN1012F 1/0 1/2 0.85 0.77 0.13 0.37 0.40 0.52 0.66
19 J01AN1014F 1/0 1/4 0.85 0.77 0.13 0.37 0.40 0.52 0.66
20 J01AN1038F 1/0 3/8 0.94 0.77 0.13 0.37 0.40 0.52 0.66
21 J01AN1056F 1/0 5/16 0.94 0.77 0.13 0.37 0.40 0.52 0.66
22 J01AN1076F 1/0 7/16 0.85 0.77 0.13 0.37 0.40 0.52 0.66
23 J10AN2012F 2/0 1/2 0.94 0.89 0.13 0.43 0.44 0.57 0.69
24 J10AN2014F 2/0 1/4 0.94 0.84 0.13 0.41 0.44 0.57 0.69
25 J10AN2038F 2/0 3/8 0.92 0.84 0.13 0.41 0.44 0.57 0.69
26 J10AN2056F 2/0 5/16 0.92 0.84 0.13 0.41 0.44 0.57 0.69
27 J10AN2058F 2/0 5/8 0.94 0.89 0.13 0.43 0.44 0.57 0.69
28 J10AN2076F 2/0 7/16 0.94 0.89 0.13 0.43 0.44 0.57 0.69
29 J20AN3012F 3/0 1/2 0.98 0.95 0.13 0.46 0.51 0.64 0.82
30 J20AN3014F 3/0 1/4 0.93 0.95 0.13 0.46 0.51 0.64 0.82
31 J20AN3038F 3/0 3/8 0.98 0.95 0.13 0.46 0.51 0.64 0.82
32 J20AN3056F 3/0 5/16 0.93 0.95 0.13 0.46 0.51 0.64 0.82
33 J20AN3076F 3/0 7/16 0.98 0.95 0.13 0.46 0.51 0.64 0.82
34 J30AN4012F 4/0 1/2 1.03 1.04 0.14 0.50 0.56 0.70 0.82
35 J30AN4038F 4/0 3/8 1.03 1.04 0.14 0.50 0.56 0.70 0.82
36 J30AN4056F 4/0 5/16 1.02 1.04 0.14 0.50 0.56 0.70 0.82
37 J30AN4076F 4/0 7/16 1.03 1.04 0.14 0.50 0.56 0.70 0.82
38 J40AN2512F 250 MCM 1/2 1.24 1.14 0.14 0.56 0.63 0.77 0.96
39 J40AN2514F 250 MCM 1/4 1.13 1.14 0.14 0.56 0.63 0.77 0.96
40 J40AN2538F 250 MCM 3/8 1.13 1.14 0.14 0.56 0.63 0.77 0.96
41 J40AN2556F 250 MCM 5/16 1.13 1.14 0.14 0.56 0.63 0.77 0.96
42 J40AN2576F 250 MCM 7/16 1.24 1.14 0.14 0.56 0.63 0.77 0.96
