250 Kcmil
- #8 AWG
- #6 AWG
- #4 AWG
- #2 AWG
- #1 AWG
- 1/0 AWG
- 2/0 AWG
- 3/0 AWG
- 4/0 AWG
- 250 Kcmil
- 300 Kcmil
- 350 Kcmil
- 400 Kcmil
- 500 Kcmil
- 600 Kcmil
- 700 Kcmil
- 750 Kcmil
Material:
Aluminium
Aluminium
Manufacturer | Color | Code | Tools Model |
T&B | Red | 71 | TBM8, TBM15BSCR |
Panduit | Red | P71 | CT-720, CT-920 |
Burndy | Red | 324 | Y39, Y45 |

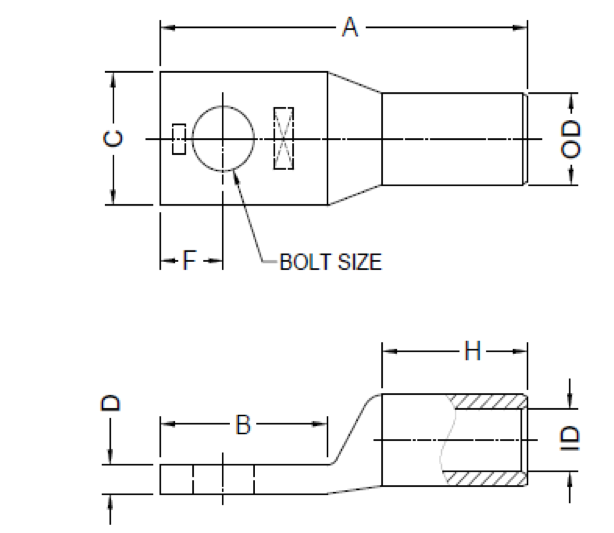

Item | Cat.No | Wire Size | Dimension (in.) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Code | Bolt Size | A | B | C | D | F | ID | OD | H | ||
1 | AL2538 | 250 Kcmil | 3/8 | 3.46 | 0.93 | 1.29 | 0.27 | 0.38 | 0.65 | 0.92 | 1.93 |
2 | AL2512 | 250 Kcmil | 1/2 | 3.78 | 1.25 | 1.29 | 0.27 | 0.50 | 0.65 | 0.92 | 1.93 |
3 | AL2558 | 250 Kcmil | 5/8 | 4.53 | 2.00 | 1.29 | 0.27 | 0.75 | 0.65 | 0.92 | 1.93 |
4 | AL2538-52 | 250 kcmil | 3/8 | 3.48 | 1.32 | 1.25 | 0.31 | 0.63 | 0.59 | 0.91 | 1.56 |
5 | AL2512-52 | 250 kcmil | 1/2 | 3.48 | 1.32 | 1.25 | 0.31 | 0.63 | 0.59 | 0.91 | 1.56 |
6 | AL2512-62 | 250 kcmil | 1/2 | 3.41 | 1.36 | 1.26 | 0.33 | 0.63 | 0.59 | 0.92 | 1.45 |
