120 mm²
Detailed technical specifications, reference attributes, and supporting compliance documents for 120 mm².
Category Variants
Explore Nearby Options
Material:
High-Conductivity Wrought Copper
High-Conductivity Wrought Copper
Finish:
Electro Tin Plate
Electro Tin Plate
| Manufacturer | Color | Code | Tools Model |
| T&B | -- | 24 | TBM62 BPLT14 |
| Panduit | -- | P62 | CT-2001 CT-930 |
| Burndy | -- | 15 | PAT600 Y35 |
| Celestra | -- | 24 | A45 |
Specifications
Product Table
Compare the available part numbers, dimensions, and supporting data for this category.
Click Cat.No to expand product details.

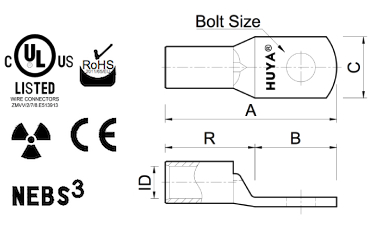

| Item | Cat.No | Wire Size (mm²) | Dimension (mm) | |||||
|---|---|---|---|---|---|---|---|---|
| Bolt Size | A | B | C | R | ID | |||
| 1 | MC1206 | 120.00 | M6 | 48.00 | 15.00 | 28.50 | 32.50 | 15.20 |
| 2 | MC1208 | 120.00 | M8 | 50.00 | 17.00 | 28.50 | 32.50 | 15.20 |
| 3 | MC1208-240 | 120.00 | M8 | 63.50 | 28.00 | 28.00 | 34.90 | 15.00 |
| 4 | MC1208-250 | 120.00 | M8 | 64.00 | 30.00 | 27.50 | 33.40 | 15.20 |
| 5 | MC1208-251 | 120.00 | M8 | 71.50 | 34.50 | 30.50 | 36.40 | 16.50 |
| 6 | MC1208-252 | 120.00 | M8 | 79.50 | 30.00 | 27.50 | 48.60 | 15.20 |
| 7 | MC1210 | 120.00 | M10 | 54.00 | 21.00 | 28.50 | 32.50 | 15.20 |
| 8 | MC1210-230 | 120.00 | M10 | 65.00 | 32.00 | 32.00 | 32.50 | 17.00 |
| 9 | MC1210-231 | 120.00 | M10 | 64.50 | 25.00 | 28.00 | 38.90 | 15.00 |
| 10 | MC1210-232 | 120.00 | M10 | 64.00 | 26.00 | 28.00 | 37.40 | 15.00 |
| 11 | MC1210-240 | 120.00 | M10 | 63.50 | 28.00 | 28.00 | 34.90 | 15.00 |
| 12 | MC1210-250 | 120.00 | M10 | 64.00 | 30.00 | 27.50 | 33.40 | 15.20 |
| 13 | MC1210-251 | 120.00 | M10 | 71.50 | 34.50 | 30.50 | 36.40 | 16.50 |
| 14 | MC1210-252 | 120.00 | M10 | 79.50 | 30.00 | 27.50 | 48.60 | 15.20 |
| 15 | MC1212 | 120.00 | M12 | 59.00 | 26.00 | 28.50 | 32.50 | 15.20 |
| 16 | MC1212-230 | 120.00 | M12 | 65.00 | 32.00 | 32.00 | 32.50 | 17.00 |
| 17 | MC1212-231 | 120.00 | M12 | 65.50 | 26.00 | 28.00 | 38.90 | 15.00 |
| 18 | MC1212-232 | 120.00 | M12 | 64.00 | 26.00 | 28.00 | 37.40 | 15.00 |
| 19 | MC1212-240 | 120.00 | M12 | 63.50 | 28.00 | 28.00 | 34.90 | 15.00 |
| 20 | MC1212-250 | 120.00 | M12 | 64.00 | 30.00 | 27.50 | 33.40 | 15.20 |
| 21 | MC1212-251 | 120.00 | M12 | 71.50 | 34.50 | 30.50 | 36.40 | 16.50 |
| 22 | MC1212-252 | 120.00 | M12 | 79.50 | 30.00 | 27.50 | 48.60 | 15.20 |
| 23 | MC1214 | 120.00 | M14 | 63.00 | 30.00 | 28.50 | 32.50 | 15.20 |
| 24 | MC1214-240 | 120.00 | M14 | 65.50 | 30.00 | 28.00 | 34.90 | 15.00 |
| 25 | MC1216 | 120.00 | M16 | 67.00 | 34.00 | 28.50 | 32.50 | 15.20 |
| 26 | MC1216-230 | 120.00 | M16 | 65.00 | 32.00 | 32.00 | 32.50 | 17.00 |
| 27 | MC1216-231 | 120.00 | M16 | 71.50 | 32.00 | 28.00 | 38.90 | 15.00 |
| 28 | MC1216-232 | 120.00 | M16 | 70.00 | 32.00 | 28.00 | 37.40 | 15.00 |
| 29 | MC1216-240 | 120.00 | M16 | 67.50 | 32.00 | 28.00 | 34.90 | 15.00 |
| 30 | MC1216-250 | 120.00 | M16 | 64.00 | 30.00 | 27.50 | 33.40 | 15.20 |
| 31 | MC1216-251 | 120.00 | M16 | 71.50 | 34.50 | 30.50 | 36.40 | 16.50 |
| 32 | MC1216-252 | 120.00 | M16 | 79.50 | 30.00 | 27.50 | 48.60 | 15.20 |
| 33 | MC1220 | 120.00 | M20 | 75.00 | 42.00 | 29.50 | 32.50 | 15.20 |
| 34 | MC1220-240 | 120.00 | M20 | 79.50 | 44.00 | 30.00 | 34.90 | 15.00 |
| 35 | MR1210 | 120.00 | M10 | 85.00 | 29.50 | 32.00 | 45.90 | 15.50 |
| 36 | MR1212 | 120.00 | M12 | 86.00 | 31.50 | 32.00 | 45.90 | 15.50 |
| 37 | MR1214 | 120.00 | M14 | 86.00 | 33.50 | 32.00 | 45.90 | 15.50 |
| 38 | MR1216 | 120.00 | M16 | 89.00 | 37.50 | 32.00 | 45.90 | 15.50 |
| 39 | MR1220 | 120.00 | M20 | 92.00 | 42.50 | 38.00 | 45.90 | 15.50 |
